工信/环保/卫健局饮用水智慧在线检测系统方案

饮用水源地监测饮用水源监测饮用水水质监测饮用水水源监测监测饮用水农村饮用水在线监测

发布时间:2022.03.14

饮用水智慧在线检测系统

前 沿

保持水环境的生态平衡,是水产优质、高效的关键技术。 水质调控是实现健康水体的关键环节,主要目的是控制水体pH、DO、盐度(电导率)、ORP、浊度、余氯、温度等对水生长环境有重大影响的水质参数,为水资源提供最佳的水体环境。 在线智能化水质在线监控系统是面向自来水、医院、地表水等发展需求,基于智能传感、无线传感网、通信、智能处理与智能控制等物联网技术开发的,集水质环境参数在线采集、智能组网、无线传输、智能处理、预警信息发布、决策支持、远程与自动控制等功能于一体系统。 技术人员在监控中心通过监控系统可以实时掌握水质环境信息, 及时获取异常报警信息及水质预警信息,并可以根据水质监测结果,实时调整控制设备,实现科学管理,最终实现节能降耗、绿色环保、青山绿水目标。

1.1水质自动监测站概念

第一章 系统概述

水质自动监测系统是水环境监测的重要技术装备,具有在恶劣的环境条件下,无人值守的长

期、连续、同步、自动地对水质要素进行全面综合监测的特点,是离岸监测的重要手段。设备式水质自动监测站是以水质监测仪为核心,运用传感器技术,结合设备体、电源供电系统、数据传输设备组成的放置于水域内的小型水质监测系统。系统采用恒电压双铂金或电化学方法,可实现了多种参数的快速监测。

1.2设备自动监测站组成

1.设备体

2.水质传感器

3.数据采集器

4.无线传输系统

5.供电系统

6.过滤装置

1.3设备自动监测站建设步骤

1.前期现场勘查

2.类型确定

3.传感器选型

4.设备系统集成

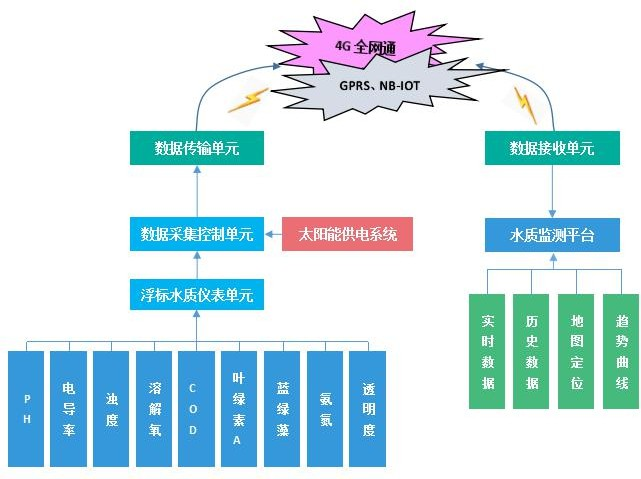

1.4自动监测站结构示意图


1.5自动监测站系统介绍

(一)设备

设备是实时水质监测系统的仪器载体设备,设备采用太阳能电池板和免维护蓄电池为仪器提供能源保障,设备上可以安装水质监测仪器和数据采集器、GPRS数据传输模块等,通过 GPRS 网络自动把监测数据实时传输到监测中心。设备布设在各监控点后不需人工操作,保证监测数据实时传输、数据准确、系统可靠。

(二)配备传感器

水温、pH、余氯仪、电导率、浊度、等多种参数。

(三)数据采集控制

数据采集器按照预设频率采集所有传感器的数据,通过无线通讯,实时传输数据。

(四)无线传输功能:GPRS、4G、NB-IOT等多种传输模块均兼容。

(五)电源:根据不同型号尺寸太阳能板从 20W-40W 可供选择,蓄电池从20AH-60AH 进行配置。

第二章 设备建设及配套设施基本要求

2.1水质自动监测系统的选址

设备水质自动监测系统所选择的水域首先要有明确的水域功能,具有反映水环境质量状况的空间与时间代表性,满足环境管理的需要,设备对水位具有一定的要求,需水深超过一米。

2.2设备体

设备为长方体一体式设备。内部设有供电系统、数据采集模块、无线传输系统,底部安装传感器、过滤装置。同时也作为仪器搭载平台。设备本身便于布放和维护、能够耐受各种恶劣气候、自身防撞性极好。设备结构专门为各种探头设计,方便后期的维护和硬件扩展。

设备标体参数:

概述

RV-HYD6000型 在线多参数水质监测分析仪(以下简称装置)是根据用户现场要求所需测量参数组合的综合监测分析装置,测量数据在一个触摸屏上显示。

用途:该装置用于自来水厂和饮用水,二次加压供水,泵站,江河湖泊地表水,农业、养殖业水生物,各种工业、生活废水水处理系统等,对水中的多种参数进行连续测量或控制。

该装置支持以下参数的在线测量或自动控制: pH/ORP、余氯、浊度、余氯仪、电导率/TDS、

污泥浓度/MLSS、硬度、酸浓度/碱浓度、及温度, 装置外形见图1。

主要特点:

●选配优质触摸式显示屏,十寸屏清晰

●智能型变送器菜单模式,操作简便

●输出电流4-20mA,485通讯接口

●继电器输出、可实施自加药控制

●配置性能优的传感器电极,维护量少

●进出水采用不锈钢管防泄露、寿命长

●外观大气,带有滑轮灵活方便移动

●可选择扩展无线传送,自动清洗功能等

2.装置构成

3.2.1管路:在装置里面的下面安装了进、出管路。进水管:被测水溶液通过装置上的阀门进入, 进水管路上根据传感器电极的特性分别连接了流通池(测量杯),流通池的出水(排放口)通过出水管排出。

2.2传感器电极:

各种传感器电极分别装入对应的流通池,电极的引出电缆线分别接入变送器。

2.3变送器:

由传感器电极测量到的信号进入变送器,对信号进行放大、计算、显示;有4-20mA输出,RS485通讯接口,继电器触点,如果需要可连接RTU数据采集系统实现数据传送或扩张功能 ;带有显示的变送器可以用来定期校准保证测量的准确性。

2.4触摸屏:

将各种变送器的通讯接口串联后连接入触摸屏,实现各种参数一屏显示。

2.5机箱:

装置底盘带有滑轮安装位置灵活。

3.技术参数:

(1)测量范围及误差

浊度:0-10NTU ,0-400NTU ,0-4000NTU ±5%F·S ;量程可以扩展。余氯:0-10mg/L ±0.05mg/L。

pH:0-14pH ±0.05pH。

ORP:-1999~+1999mV ±2mV

电导率:0-20us/cm ±1%F·S,0-200us/cm ±1%F·S,0-2000us/cm ±3%F·S, 0-20000us/cm ±3%F·S及量程可扩展。

度:0-100℃ ±0.8℃。

(2)触摸屏规格:10寸。

(3)自动温度补偿:0-100℃。

,6A 28VDC或120VAC。

高×650宽×400深(mm)。

(10)工作条件:环境温度:0-45℃;相对湿度:不大于85%;除地球磁场外无电器干扰。

4.成套性及安装

4.1成套性(根据您的订货合同确定)

4.1.1装置1台

4.1.2电源线1.5米1根

4.1.3说明书/合格证1份

4.2安装

安装位置选择:装置应放置在清洁、干燥、通风好,无震动、无干扰、无腐蚀性气体、无阳光直射的地方。装置周围应有一定的空间,尽可能接近取样点,以便于进行管道及电气连接、操作和日后的维护检修。

4.2.1用户预先自备工作

(1)应将装置安放在室内,尽量靠近取水样位置,并备有220VAC供电电源;

(2)按照本装置的位置至水样位置的距离,备好相配的PVC连接管及转换连接头包括粘接胶等工具;

(3)备好自吸泵,参考:220VAC,扬程20米,5T/h。

4.2.2安装管路连接

 按现场实际情况配置安装材料,将自吸泵的出水口连接至装置的进水口(阀门端),自吸泵的另一端与水源(被测介质)管道连接,连接好后应启动自吸泵、检查管道通畅不漏水。


【智慧水质监测】由新狐科技专业团队支撑,覆盖广西个地级市,包括南宁、柳州、桂林、梧州、北海、防城港、钦州、贵港、玉林、百色、贺州、河池、来宾,崇左,欢迎在线咨询。
